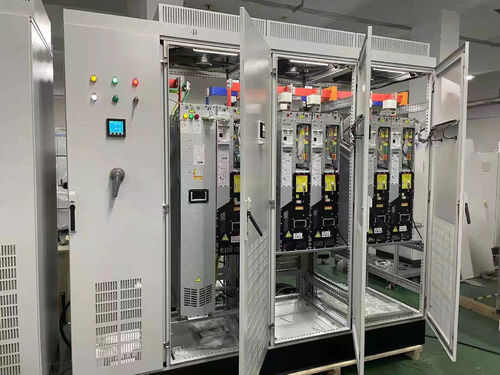

Электромоторная испытательная скамейка/динамометр является предпочтительной областью для регенеративного привода Inomax 4Q. Поделимся с вами некоторыми подробностями.   Внедрение проекта испытательной базы двигателей Испытательная скамейка электродвигателя включает 2 двигателя, один из которых является MUT (Motor under test), а другой DM (Driving motor).Один двигатель работает в режиме движения, другой двигатель работает в режиме генератора. 1Прочность двигателя и механические свойства 2Повышение температуры двигателя и производительность перегрузки 3Моторное поле ослабляет производительность и эффективность, фактор мощности 4.Образ напряжения, тока, крутящего момента, скорости, выходной мощности и эффективности в режиме реального времени Выбор VFD для проекта испытательной базы двигателей   1- Силовой блок. Чтобы убедиться, что выходной момент двигателя постоянный, поддерживать постоянное напряжение шины постоянного тока, и уменьшить помехи на сайте, выберите Inomax AFE (Active Front End) как выпрямитель,Выпрямитель Inomax AFE использует IGBT для замены диодного выпрямителя, поставляется в стандартном комплекте с фильтром LCL, вход THDi < 5%. Когда тестовая скамейка двигателя работает, один двигатель находится в режиме движения, другой - в режиме регенерации, поэтому можно выбрать небольшую мощность рейтинга выпрямителя Преобразователь принимает 2 единицы питания, диапазон частоты выхода 0 ~ 1000 Гц, разрешение частоты 0,01 Гц, время отклика крутящего момента открытой петли менее 20 мс.   2Управляющий блок. Управляющее устройство выпрямителя (RCU) и управляющее устройство инвертора (ICU), через кабель привода,три модуля вывод uvw одновременно через реактор, а затем соединять вывод для управления одним двигателем   Преимущества регенеративного привода Inomax 4Q для моторной испытательной скамьи   1.Значительный эффект энергосбережения Механическая энергия, вырабатываемая первичным двигателем, превращается в электрическую энергию и подается обратно в сеть.   2Хорошие двунаправленные характеристики нагрузки обеспечивают двухнаправленную постоянную нагрузочную способность для адаптации к различным механическим испытаниям силового управления.   3Широкий диапазон адаптации скорости В основном номинальный крутящий момент нагрузки может быть обеспечен от нулевой скорости до 5-6 раз ослабления поля.   4Высокая скорость ответа на крутящий момент Скорость ответа на крутящий момент электрического динамиметра может достигать уровня мс и используется в моделируемой нагрузке и новой энергетической промышленности.   5. Предоставляет анти-драг способность может использоваться в качестве источника питания, таких как механическая эффективность тяги, тяга генератора, одна машина для нескольких целей   6, различные функции защиты Предоставляет различные функции защиты, такие как фазовые потери, перенапряжение, перенапряжение, перенапряжение и т. д., для защиты динамиметра и пробных деталей.

Shougang Group является одним из5 самых большихпроизводителей стали в Китае и также является государственным предприятием. Ежегодное производство стали составляет приблизительно40 миллионов тонн.   Наше сотрудничество с Shougang основано на проекте реконструкции. У них высокий спрос на новые частотные приводы, они должны быть лучше или равны качеству и производительности, чем ABB, и более конкурентоспособной цене. Там больше, чем10 компанийучаствовать в тендере. После многочисленных сравнений и просмотров, мы выиграли тендер. Поскольку проект трансформации может быть завершен только в период простоя продукта, в настоящее время завершенные проекты включают:Шоуганг 1580 горячая прокатка, заменяющая АББ ACS800, диапазон напряжения от 380V-690V, минимальная мощность 55KW, максимальная мощность 2000KW,включающие процессы обмотки, размотки, выпрямления и выравнивания;Модели, которые мы предоставили, включают одномодульный привод, многомодульный привод и 4-квадранный регенеративный привод.Shougang 1580 вертикальный горячекатаный ролик, замененный Siemens 6SE70, все имеют связь ProfibusDP;Замена 90-тонного сцепного крана для сталелитейной промышленности, сообщение - Profinet, Siemens 1513PLC, Надежная, эффективная, экономически эффективная.Мы держим свои обещания. Как профессиональный производитель частотных приводов с более чем 12-летним опытом работы в отрасли, Inomax предлагает: 1Частотные приводы для металлургии, морской промышленности, горнодобывающей промышленности, нефтегазовой промышленности, HVAC и так далее.2Специальные приводы для наворота/разворота, для башенного крана, для машин с ЧПУ, для насосов BCP.2Полноценный поставщик решений для различных приложений. Inomax является вашим надежным партнером по всему миру в области частотных приводов, сервоприводов и инверторов солнечных насосов.Мы полностью ориентированы на наше первоначальное намерение быть ориентированным на клиента, сосредоточившись на предоставлении лучшего опыта для клиента., создавать ценность, оставаться настойчивыми с каждой мелочью, настаивать на построении доверия и доверия, и принести наибольшую пользу и ценность нашим клиентам!

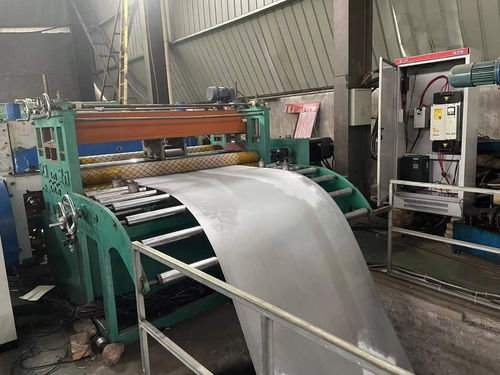

Машина для резки стальных пластин - это устройство для продольного резки металлических материалов с широкими катушками.алюминиевая фольга, и т. д. Операторы рынка, прокатные заводы, электроэнергетическая промышленность, автомобили, штамповые детали и т. д.).Это оборудование качает круговое лезвие на пластине, чтобы завершить новый тип бесконечно длинного стрижки действия.   Структура режущей машины: она состоит из разворачивания (разворачивания), позиционирования питания, резки и резки, обмотки (намотки) и другого оборудования.Его основная функция заключается в том, чтобы разрезать широкий материал катушки в узкую ширину и определенный размер катушки для подготовки к другим процедурам обработки в будущем.   Когда производители металлорежущих машин проектируют производственную линию режущих машин, они специально разрабатывают интегрированную структурную схему,который может значительно улучшить жесткость механической конструкцииОднако эта структура зависит от точности управления скоростью и крутящим моментом привода к двигателю.Благодаря превосходному управлению скоростью и крутящим моментом высокопроизводительного привода, это не только повышает эффективность производства, но и снижает уровень механических сбоев и стоимость обслуживания.   Оборудование, такое как разворачивание (разворачивание), резка и резка, намотка (намотка), ламинирование и другое оборудование, должно быть оборудовано двигателем и драйвером.Машины для позиционирования питания и питания краев должны быть оборудованы двумя двигателями и приводами., и каждая часть трансмиссии управляется сервомотором.   8 штук приводов Inomax ACS880 управляют сервомоторами и общаются с ПК через Profinet для контроля скорости и крутящего момента.   Двигатель был подключен к машине во время отладки на месте.динамическая идентификация не может достичь эффекта точной идентификации;. Inomax ACS880 водитель может выполнять статическую идентификацию на основе остановки двигателя, а не вращения,и точно определить характеристики данных двигателя для построения точной модели двигателяДля того, чтобы позволить приводу выполнять непосредственное управление крутящим моментом для достижения лучшего эффекта управления.   Драйвер Inomax ACS880 обладает превосходными характеристиками и может управлять сервомотором, чтобы выводить высокий крутящий момент при низких скоростях,отвечает требованиям различных сложных условий труда в различных местах применения. И общаться с ПК через Profinet связи и обмена данными в режиме реального времени, которые могут обеспечить стабильную и надежную работу всей системы режущей машины.И при управлении режущей машиной, шлифовальная линия и линия ламинирования с высокими требованиями к напряжению, стальная плита будет развернута для регулирования напряжения,В этой среде водитель увеличивает функцию подавления вибрации в режиме крутящего момента. даже когда машина работает с очень низкой скоростью,Состояние все еще стабильное., и на пластинке нет вибрации.   Ключевые преимущества привода Inomax ACS880:   1Отличная производительность и богатые функции   ACS880 представляет собой высокопроизводительный инвертор прямого регулирования крутящего момента, предоставляющий клиентам отличные характеристики и богатые функции.подходящий для всех видов сложных приложений.   2 высокая производительность   Привод ACS880 использует технологию прямого управления крутящим моментом, которая имеет быстрый ответ на крутящий момент и высокоскоростное точное управление, чтобы обеспечить превосходную производительность управления.   3 Приводные синхронные и индукционные двигатели   ACS880 VFD может не только управлять асинхронными индукционными двигателями, но и управлять синхронными сервомоторами,асинхронные сервомоторы и двигатели крутящего момента с обратной связью или без обратной связи для достижения идеальной адаптации двигателя.   4 Модульная и компактная конструкция   Книгообразная конструкция, небольшие размеры, многомодульная схема доступна для более чем 160 КВт. Внешние варианты включают оборудование, такое как входное удушение,фильтры ввода и тормозные резисторы для различных конфигураций систем.   5 Высокопроизводительное программное обеспечение   С помощью специального программного обеспечения для мониторинга можно отслеживать состояние двигателя и водителя, отслеживать скорость обновления уровня управления движением высокого класса онлайн,и интуитивно анализировать проблему полевого применения.

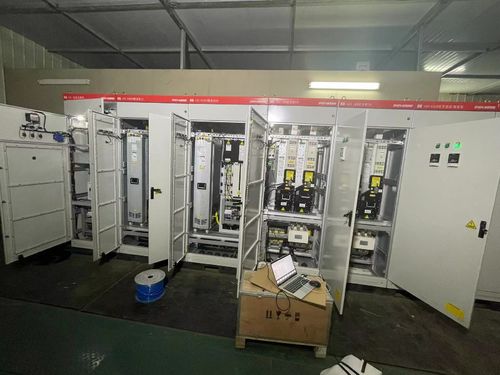

О прокатной мельнице в металлургии, в прошлом году мы сделали один проект на заводе Стелл в провинции Хэнань в прошлом году, это наше регенеративное приводное применение в проекте 20-рольной обратимой мельницы.В общей сложности 4 двигателя: 1 шт. 1900 кВт главного намотного двигателя,2 шт. 2000 кВт накручивающих моторов и 1 250 кВт на разворачивающих моторов.Входное напряжение нашего инвертора - 690 ВАК.Номинальная частота главного катушечного двигателя 18,2 Hz, максимальная рабочая частота 56,6 Hz, номинальная частота катушечного двигателя 12,7 Hz, максимальная рабочая частота 48,2 Hz,точность регулирования напряжения менее 1%, максимальная скорость прокатной линии составляет 600 м/мин, а номинальное напряжение двигателя - 660 В.Наш дизайн для этого проекта - 5 штук AFE + 16 штук SMM инвертора.

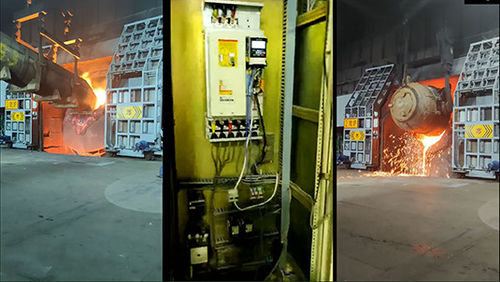

Требования к преобразователю для системы управления VFD переменного тока: - Что?(1) Механический наклонный преобразователь может непрерывно вращаться на 360°, приводится в действие 4 комплектами двигателей с переменной частотой 90 КВт и может точно останавливаться в любом положении.Он также должен иметь функции регулирования скорости в соответствии с требованиями процесса.. его наклоняемое положение может иметь определенные требования к взаимосвязи с соответствующим оборудованием, таким как кислородный копь, коробка и дымовая крышка; (2) В процессе эксплуатации должна быть обеспечена максимальная безопасность и надежность.наклоняющая машина должна иметь возможность продолжать работу в течение короткого времени и поддерживать ее до конца первой сталелитейной печи. (3) Наклонная машина должна иметь хорошую гибкость для буферизации ударной нагрузки и торсионных вибраций, вызванных запуском и торможением   Решения: Поскольку эти 4 двигателя жестко соединены, скорости всех двигателей должны быть абсолютно синхронизированы, поэтому передача 4 двигателей использует управление мастером / рабом,и данные передаются между 4 приводами через внутреннюю связь. Инвертор используется в качестве хоста, который регулирует скорость и устанавливает выходный крутящий момент.и полностью решить проблему "ковыряния" и "трещины", вызванной асинхронной работой двигателя.   Мощность преобразователя на сталелитейном заводе в Хэнане составляет 100 т, двигатели наклона преобразователя составляют 4 комплекта 90 кВт преобразователей частоты,и кислородные двигатели - это 2 комплекта 75 кВт частотных преобразователей; верхняя система управления использует ПЛК серии 90-70 GE. Между 4 приводами хозяин отправляет команду управления рабу, и раб принимает команды старта и остановки и установленное значение крутящего момента, отправленного хозяином для действия.Когда раб проваливается, он не влияет на связь и действия хозяина и других рабов, поэтому он может продолжать работать до подходящего времени для обслуживания; когда хозяин не работает,раб получает сигнал перейти к мастеру, чтобы сделать систему нормальной Операция, подождите подходящее время для ремонта неисправного оборудования. Поскольку VFD переменного тока является нагрузкой с высоким исходным крутящим моментом, принимается непосредственное управление крутящим моментом, режим остановки - режим остановки на пандусе,и тормозный штурвал и тормозный резистор используются для поглощения энергии обратной связи.
