Компактный AFE привод с низкими гармониями INOMAX ACS880 для морских применений

Простое введение Inomax

Inomax является профессиональным производителемДвигатели низкого напряжения с переменной частотойПоложение VFD Inomax длясложное применение, для применения, в которых высокий спрос на технологию переменного тока.

Преобразователи частот Inomax, которые могут конкурировать сAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton RGX серии

Inomax также предоставляет хорошие решения для наших клиентов для - промышленной трансмиссии, управления напряжением, подъема, высокоскоростной центрифуги, точных машинных инструментов, многоскоростного управления обратной связью....

С супер хорошим качеством и конкурентоспособной ценой, Inomax AC частотный инверт широко применяется для сталей, цемента, химических, нефти и газа, электроэнергии, полимера и резины, целлюлозы и бумаги, сахара,Минералы и горнодобывающая промышленность.....

Inomax ACS880 многоприводный

Разница между стандартными реген и низкогармоническими приводами

В этой статье мы объясним различия с их плюсами и минусами.

6-импульсные приводы

Это наиболее распространенный тип инвертора и они имеют диодный выпрямитель на входе.

Преимущества:

Относительно экономически эффективный

Компактный

Эффективность (около 98%)

Легкодоступно

Недостатки:

Производит гармонические сигналы на сети, особенно те, которые не имеют постоянного тока или AC

Отходы энергии при торможении (через тормозный резистор)

Низкогармонические приводы

Они делятся на две категории: те, которые используют пассивный фильтр, и те, которые имеют активный передний конец.Inomax называют свои активные преобразователи переднего конца как Ультра низкогармонические приводы, чтобы быть ясным о технологии, используемой.

Преимущества пассивного фильтра:

Относительно экономически эффективный

Просто.

Недостатки пассивного фильтра

Настроенные для определенной нагрузки

Может перегрузиться, если нагрузка или подача меняется

Нединамический

Обширное

Активные преимущества Front End:

Транзисторный входный мост эффективно не создает гармоник

Компактный

Легко устанавливается и используется

Недостатки активного фронта:

Дороже

Снижение эффективности инвертора до 95%.Эта потеря эффективности компенсируется в энергосистеме путем уменьшения потерь в трансформаторе., кабели и двигатель по сравнению с 6-импульсным инвертором

Регенеративные (реген) приводы

В этом случае входные транзисторы запрограммированы таким образом, чтобы позволять энергии течь в обе стороны, т. е.в двигатель и при замедленииЭто особенно полезно при циклических нагрузках, таких как подъемники.

Преимущества:

Они позволяют энергии, которая была бы потрачена впустую, восстанавливаться обратно в сеть; это экономит деньги

Отличные характеристики торможения

Недостатки:

Высокие капитальные затраты

Сниженная эффективность (такой же аргумент применим к низкогармоническим приводам с активным передним концом)

Дополнительные основные преимущества низкогармонического привода Inomax включают:

1Операция двигателя без кодера - превосходная динамическая производительность патентованного алгоритма управления двигателем Inomax Direct Torque Control (DTC).

2Гибкость - только четыре типа диодных выпрямителей используются для перехода мощности трехфазного ввода переменного тока на общую шину постоянного тока на всем диапазоне мощности ACS880 (200 - 4600 л.с.).Инверторные модули (приводы) доступны в пяти размерах (размеры рамы R4 - R8) и охватывают диапазон от 1 до 7000 л.с.; единичные R8 или параллельные R8 питают двигатели.

3Компактный дизайн - Улучшение технологий и энергетических компонентов позволило сократить общий объем этих мультиприводов до 50 процентов по сравнению с традиционным дизайном.

4Широкий спектр опций - расширения В/В, полевые шины и модуль импульсного кодера все помещаются внутри инверторов.

5"Адаптивное программирование" - эта программа расширяет свободно программируемые вводы/выводы и широкий выбор параметров, встроенных в мультиприводы и доступных с помощью ПК.

6Сниженные затраты на установку - поскольку модульная конфигурация использует общую магистраль постоянного тока, требуемая мощность ввода кабеля - одно трехфазное соединение переменного тока.проводка подключена к модулю выпрямителя через уникальный подключательный разъем, который затем питает всю общую линейку DC.

7"Риздантность - общие запасные части и возможность продолжать работу при сниженной нагрузке, если модуль отключен.

Обзор конструкции Многопривод Inomax построен из нескольких разных секций.

Ключевые агрегаты в этих многоприводных системах включают:

1Основные модули линии:

Он предназначен только для чистой ректификации, а внутренняя часть состоит из тиристорных диодов и реакторов постоянного тока.

2. Модуль SLM (Smart Line Module) для корректировки обратной связи: [не рекомендуется]

Он состоит из IGBT и конденсатора сглаживания постоянного тока, который может исправлять питание и подавать энергию обратно в сеть.Напряжение постоянного тока не может быть постоянным и регулируемымОбычно недооцененные.

нагрузка, типичное значение гармонического потока сети THDi<30-35%

3Модуль ALM активного выпрямителя (модуль активной линии): [рекомендуемое и предпочтительное использование]

Он состоит из IGBT и конденсатора сглаживания постоянного тока, имеет функцию обратной связи и исправления, а также может контролироваться интеллектуально.

Контроль и поддержание напряжения шины. Фактический эффект тока, вырабатываемый на стороне питания, близок к синусовой волне, тем самым подавляя вредные гармонии.Этот модуль выпрямителя должен использовать соответствующий модуль AIM.

В это время типичные сетевые гармоники тока и напряжения под номинальной нагрузкой

Заявления

Inomax многопривод широко применяется в различных областях, например, сталь, цемент, химикаты, нефть и газ, электроэнергия, полимер и каучук, целлюлоза и бумага, сахар, минералы и горнодобывающая промышленность, электротехника,Автомобильный и строительный сектор для обеспечения полного высококачественного энергоэффективного решения.

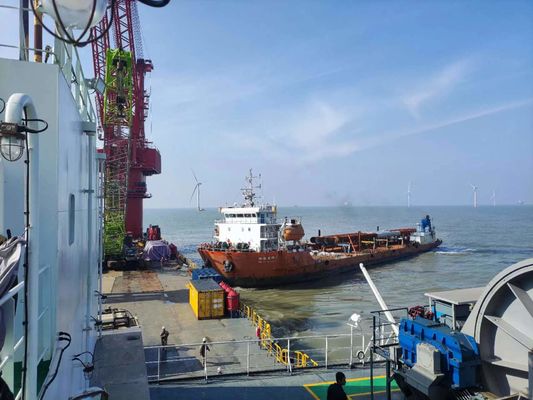

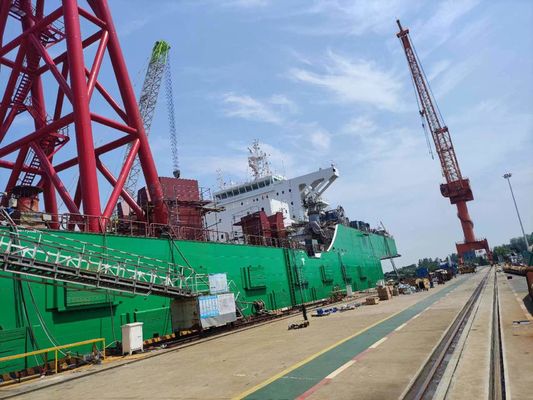

В качестве важнейшей роли для морской автоматизации, Inomax VFD несет важную ответственность.

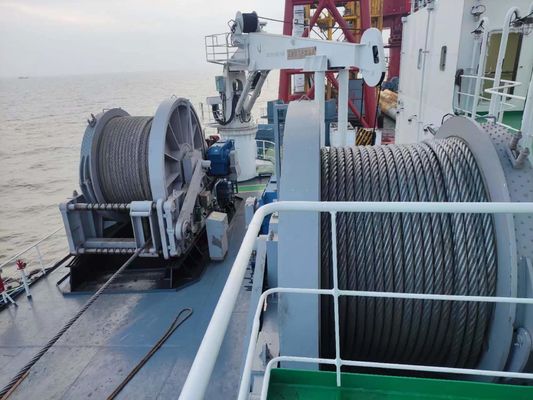

Независимо от того, двигатель Azimuth или двигатель с носом, или журавль или лебедка. Inomax всегда может дать вам удовлетворительное решение сверхвысокой производительностью и высоким качеством.

Машины для защиты от туннелейиграют решающую роль в строительстве подземных туннелей и широко используются в различных отраслях промышленности, таких как транспорт, горнодобывающая промышленность и гидроэнергетика.Управлять туннелирование защищенной машины должны иметь большой крутящий момент и также нуждаются в VFD с меньшими размерами, потому что пространство ограниченоПоэтому для успешной работы туннелей необходима надежная и эффективная система управления частотой.Раствор INOMAX для жидкостного охлаждения с частотой привода предлагает оптимальную систему управления, отвечающую требованиям туннельных работ.

Система состоит из частотных приводов, системы водоохлаждения.может реализовать высокоточное управление обычными индукционными двигателями и высокоэффективными двигателями постоянных магнитов в большом диапазоне мощности при условии 380Ультракомпактная конструкция и высокая плотность мощности делают его особенно подходящим для применения с ограниченным размером установки и суровыми условиями,и имеет отличную производительность в различных экстремальных условиях окружающей среды.

Преимущества жидкостного охлаждения INOMAX

Высокая эффективность
Решение INOMAX для жидкостного охлаждения с частотой привода является высокоэффективным и может обеспечить экономию энергии до 70% по сравнению с обычными системами с воздушным охлаждением.Это достигается с помощью двигателей, охлаждаемых водой, которые обладают более высокой эффективностью, чем двигатели с воздушным охлаждением.уменьшение потребления энергии и минимизация износа компонентов.

Надежная работа
Раствор INOMAX с приводом частоты жидкостного охлаждения предназначен для надежной работы в суровых условиях.

Легкое обслуживание
Система INOMAX с жидкостным охлаждением с частотным приводом легко поддерживается и требует минимального времени простоя.облегчение замены или ремонта неисправных компонентовЖидкостные охладители также спроектированы с съемными панелями для легкой очистки.

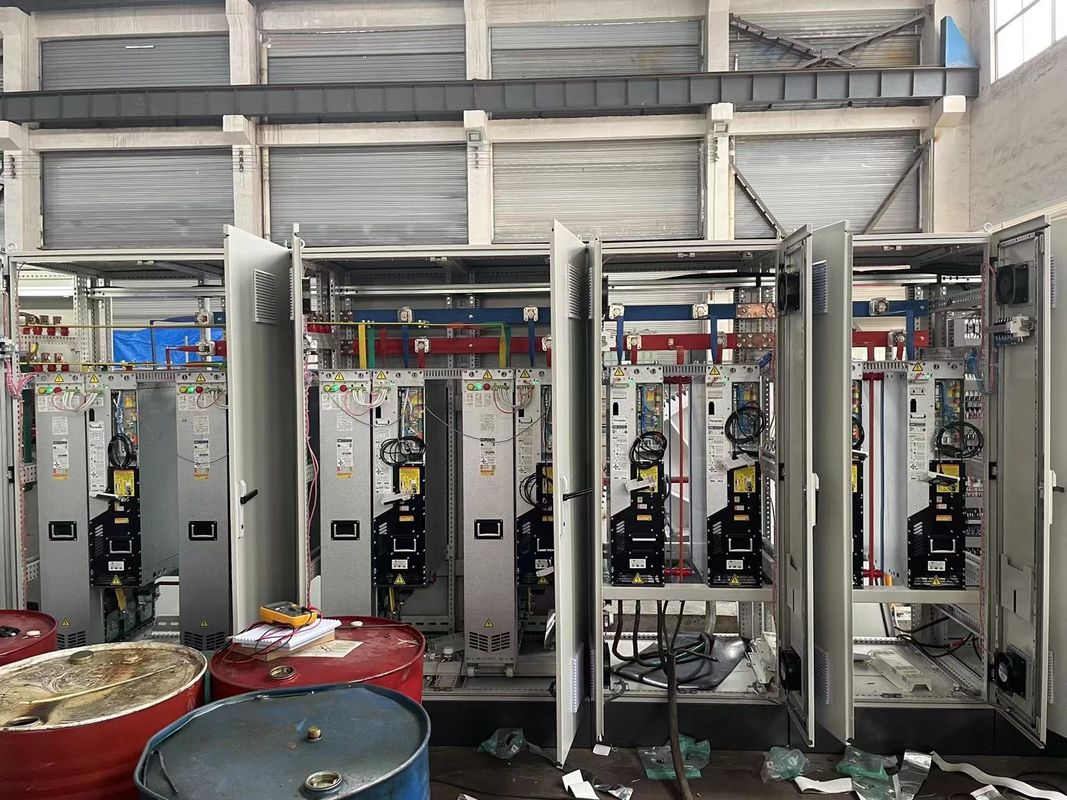

Inomax многомодульный привод ACS880 поставляется с различными типами блоков питания, включая диодные блоки питания и регенеративные блоки питания, и они доступны в воздушных и жидкостных вариантах охлаждения.Единое питание и устройство постоянного тока с несколькими инверторами уменьшают мощность линии и размер системы.

Использование превосходного управления практически любым типом двигателя переменного тока с прямым управлением крутящим моментом (DTC), включая индукционные и магнитные двигатели и синхронные машины.Решения для многих различных применений (например, бумажные машины), накатные машины, прокатные станции, линии обработки, краны, бурение и морские) возможны с гибкой связью и широким спектром вариантов.
