Долговечный пассивный гармонический фильтр Inomax

Из-за широкого использования нелинейного оборудования нагрузки в коммерческих и промышленных областях в системе электроснабжения предприятий существует тяжелое гармоническое загрязнение.Улучшение качества электроэнергии в сети и обеспечение безопасной работы сетиДля уменьшения гармонии компании обычно используют активные гармонические фильтры или пассивные гармонические фильтры.

1Конфигурация и принцип работы отличаются

Активный гармонический фильтр (AHF), также называемый фильтром активной мощности (APF), is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
Система активных гармонических фильтров состоит из трех частей: модуля обнаружения гармонии, модуля управления и мостового модуля инвертора.При обнаружении гармоник в сетке модулем обнаружения гармоний, модуль управления будет вычислять значение тока, которое необходимо компенсировать, и отправлять команду мостовому модулю инвертора,то мостовой модуль инвертора генерирует равный, но противоположный ток, чтобы компенсировать гармонический токМы можем взять активный фильтр в качестве источника тока, который может достичь эффекта гармонической фильтрации, активно генерируя обратный гармонический ток.
Пассивный гармонический фильтр (PHF) - это механическое фильтрующее устройство, которое производится путем объединения конденсаторов мощности, реакторов и резисторов.Основываясь на присущих импедантных характеристиках конденсатора и резистора, фильтр пассивной мощности имеет низкое импедантное воздействие на гармоническую частоту определенной частоты и обеспечивает обходный канал для гармонического тока на этой частоте,позволяет гармоническому току поступать в фильтр вместо электросетиПассивный фильтр подобен дополнительной нагрузке, поглощающей гармонику. Он достигает эффекта смягчения гармоники, пассивно поглощая гармоническое содержание.

2Способность гармонической фильтрации и компенсации реактивной мощности отличается.

APF может активно реагировать в определенном диапазоне и динамически отслеживать и компенсировать изменение гармонического тока в электросети.Он может компенсировать все гармонии или выборочно компенсировать гармонические порядки между 2-м и 50-м порядкомЭффект гармонических колебаний может достигать более 95%.Активный фильтр также может динамически компенсировать реактивную мощность фундаментальной волны и улучшить коэффициент мощностиКроме того, AHF использует динамический линейный метод компенсации в режиме реального времени, который может снизить колебания гармоник и реактивной мощности, которые различаются как частотой, так и размером одновременно.и коррекция реактивной мощности является бесступенчатой и без переключения порогов.
Большинство пассивных гармонических фильтров предназначены для гармоник конкретных частот.Она может исключить только гармонику фиксированного порядка (3,5Из-за простой структуры динамическая компенсация в режиме реального времени не может быть реализована, поэтому эффект гармонического смягчения может достигать только около 65%.И поскольку реактивная сила фильтрации должна занимать емкостьКроме того, пассивные фильтры используют нелинейный метод компенсации при оптимизации реактивной мощности.Потому что это пошаговый вход, существует изменяющийся порог компенсации.

3Время ответа и влияние частотных колебаний отличаются.
Активный гармонический фильтр использует систему управления IGBT, которая обладает высокой управляемостью и быстрой реакцией, а на производительность компенсации не влияет частота сети.Усовершенствованный алгоритм позволяет устройству вычислить выход следующей частоты переключения в течение 10 мсТаким образом, скорость ответа не превышает 10 мс. Он может реализовать быструю и стабильную компенсацию быстро меняющихся гармоник.
Пассивный гармонический фильтрующий реактор использует переключение контакторов.который уменьшит эффект гармонической фильтрации.

4Влияние системного импеданса и колебаний нагрузки различны.
Активные фильтры не подвержены влиянию импеданса системы и колебаний нагрузки.Когда компонент гармоник больше, чем компенсационная способность AHF, только компенсационный эффект уменьшается, и оборудование не будет повреждено.
Пассивные фильтры серьезно влияют на импеданс сети и существуют риски гармонического усиления и гармонического резонанса.PHF может быть повреждена или даже сгорела из-за перегрузки.

5. Развитие мощностей Развитие мощностей отличается

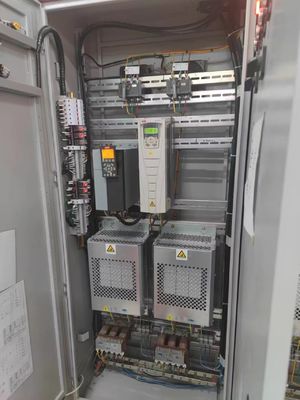

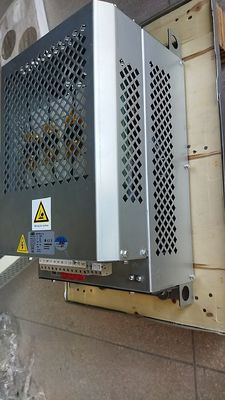

Диаграмма активного гармонического фильтра является модульной конструкцией с высокой плотностью мощности и легкой структурой.мощность может быть расширена путем ввода новых модулей AHFКроме того, помимо фильтра активной гармонии типа с стойкой, AHF также имеет настенные модули.

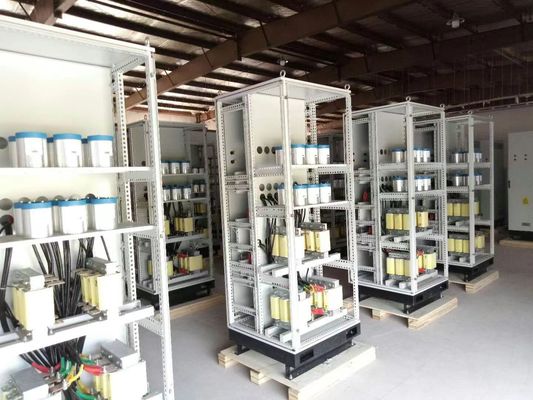

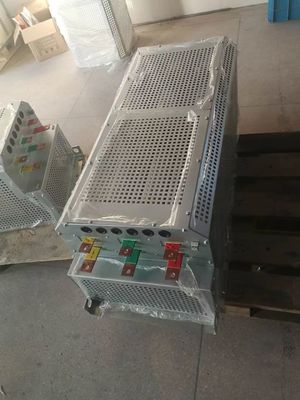

Пассивные гармонические фильтры имеют большое количество конфигурации конденсаторов мощности. Устройство большое и должно занимать больше места. Они должны быть собраны в шкаф и затем могут использоваться.После завершения установкиЕсли требуется расширение PHF, необходимо повторно добавить фильтрующую цепь и перенастроить пространство всего шкафа.Вполне вероятно, что будет добавлен новый шкаф распределения энергии.При изменении параметров системы PHF, характеристики фильтрации пассивных фильтров сильно зависят от параметров системы.фильтрующее устройство может не работать или даже вызвать резонанс.

6Стоимость производства и обслуживания различна.
Активные фильтры используют высокочастотный переключатель передового электрического компонента для реализации гармонической отмены, поэтому стоимость производства относительно высока.Но хотя первоначальная стоимость инвестиций высока,, лучший компенсационный эффект, низкие потери и низкие затраты на обслуживание делают его более экономичным с долгосрочной точки зрения.
Первоначальные инвестиционные затраты PHF низки, но из-за его недостатков, таких как большие потери и само устройство имеет гармоническое содержание и т. д.,будущие затраты на обслуживание относительно высокие.

7- Сайты применения разные.
Фильтр активной мощности в основном используется для мест, где гармонический компонент и размер меняются динамически, а гармонический компонент богат.
Пассивные силовые фильтры в основном подходят для мест, где гармонические компоненты и размер относительно стабильны, а гармонические компоненты относительно просты.

В общем, AHF VS PHF, какой из них лучше для улучшения качества питания?

Активные гармонические фильтры - это современная серия пассивных гармонических фильтров.Активный фильтр питания - первый выборЕсли бюджет ограничен, гибридная комбинация Active Harmonic Filter и обычных конденсаторов также приемлема.Пассивные фильтры будут лучшим выбором..

Inomax является профессиональным экспертом по фильтрации гармоний. Мы не только производим оборудование для фильтрации гармоний, но и предлагаем решения для фильтрации гармоний.Наши инженеры помогут вам проанализировать и дать точное решение для улучшения PF и снижения THDi бесплатно.
