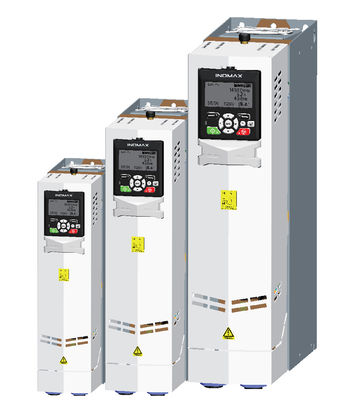

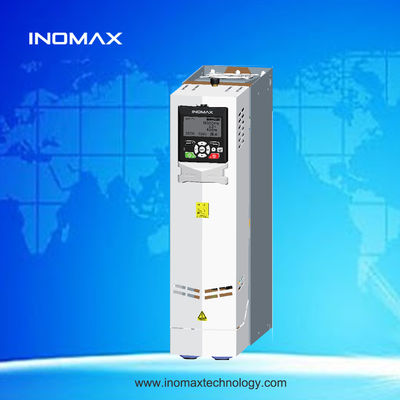

Низкогармонический переменный частотный привод с THDI < 3% для испытаний на скамейке для подъема шахт и морских проектов

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
цена:	$500

Detail Information

Характер продукции

Detail Information

Место происхождения:

КИТАЙ

Сертификация:

Режим управления:

Управление компенсацией скольжения, управление V/F, бесклассовый векторный контроль, прямое управлен

Номинальное напряжение:

220 В, 380 В, 690, 1140

Фаза мощности:

Рейтинг власти:

1.5KW-5000KW

Размеры:

167,5*185,8*80 мм

Диапазон мощности:

0,75 кВт-5000 кВт

Напряжение питания:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660 В, 690 В.

Тип протокола:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Ответ крутящего момента:

Менее 5 мс

Точность скорости:

Менее 0,5%

Частотный диапазон:

0 ~ 1000 Гц

Частотное разрешение:

0,01 Гц

Thdi:

<3%

Повторяемость крутящего момента:

Ответ скорости:

0,7%

Выделить:

Двигатель низкогармонической переменной частоты

Инвертор частоты THDI<3%

Проверка VFD на скамейке

Характер продукции

55KW-160KW низкогармонический частотный привод (THDI < 3%) для испытаний на скамейке, подъемников для шахт и морских проектов

Серия ACS880 представляет собой высокопроизводительные приводы DTC, предназначенные для требовательных промышленных приложений, включая подъемники для шахт, морские проекты и испытания на базе.

Технические спецификации

Ссылка на модель	ACS880 ABB Аналог
Тип продукции	Высокопроизводительный DTC-привод
Заявления	Тяжелая работа, Контроль скорости, Контроль напряжения, Контроль положения, Контроль подъема, DTC, STO, Контроль крутящего момента направления, Безопасный крутящий момент отключен
Диапазон мощности	0.75 кВт-5000 кВт
Напряжение	220V-690V (много конфигураций)
Режим управления	Контроль DTC, контроль векторов
Протоколы	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Гарантия	24 месяца

Ключевые преимущества привода ACS880 DTC (2,2 кВт - 5000 кВт)

Технология управления прямым крутящим моментом, эквивалентная системам ABB
Совместима со всеми синус-волновыми двигателями переменного тока, включая двигатели IM/PM/SynRM/Servo
Инвертор с четырьмя квадрантами с энергетической обратной связью для экономии энергии и снижения гармоники
Поддерживает конфигурации модулей типа стека или многопривода
Работа 380-690В от 0,75 кВт до 5000 кВт
Встроенные фильтры EMC, реакторы постоянного тока и тормозные установки
Многопротоколы связи, включая Profibus, Profinet, EtherCAT
2x крутящий момент при нулевой скорости без управления датчиком
Время ответа на крутящий момент < 5 мс для бездатчиков
Точность скорости < 0,5% в режиме без датчиков
Интеллектуальный вентилятор с регулируемой температурой для увеличения срока службы
Встроенные макросы параметров приложений для быстрого запуска

Исследования прикладных случаев

Металлургический проект: Железно-сталелитейный завод Хэнань Ясин

Процесс изготовления сталелитейных преобразователей требовал точного управления четырьмя двигателями с переменной частотой 90 кВт для непрерывного вращения на 360° с точным расположением и регулированием скорости.

Применение для подъема мин

Выбран группой SIEMAG TECBERG для систем подъема валов, требующих низких гармоний и высокого крутящего момента при низких частотах для критически важных операций безопасности.

Проект моторной испытательной скамейки

Специализированная система с двумя двигателями (MUT и DM) для комплексного тестирования, включая долговечность, повышение температуры, ослабление поля и мониторинг параметров в реальном времени.

Национальный ключевой проект: научно-исследовательский корабль Xiangyanghong

Высококачественная морская длиннолинейная система привода лебедки с THDI < 3% для точной работы и минимальных электромагнитных помех с чувствительным бортовым оборудованием.

Часто задаваемые вопросы

Что такое прямое регулирование крутящего момента?

Прямой контроль крутящего момента (DTC) - это передовой метод управления двигателем, который обеспечивает точное регулирование крутящего момента и скорости без необходимости датчиков положения.

Каковы преимущества прямого регулирования крутящего момента?

Быстрый крутящий момент и реакция потока
Высокая эффективность с минимальными потерями переключения
Никакого превышения ответа на шаг
Не требуется динамическая трансформация координат
Автоматическая компенсация изменений напряжения постоянного тока
Работа с низким уровнем звукового шума

Какой тип двигателя совместим с инверторами?

Рекомендуются трехфазные индукционные двигатели переменного тока, предпочтительно с изоляцией 800 В для инверторов класса 200 В или изоляцией 1600 В для инверторов класса 400 В.
